KINGSAT 9000 NG3 - Récepteur satellite WORLDSAT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil KINGSAT 9000 NG3 WORLDSAT au format PDF.
| Type de produit | Récepteur satellite numérique |
| Marque | WORLDSAT |
| Modèle | KINGSAT 9000 NG3 |
| Dimensions (L x H x P) | 310 x 63 x 260 mm |
| Poids | 2 kg |
| Consommation électrique | 40 W max |
| Alimentation | 220-240 V AC, 50/60 Hz |
| Norme DiSEqC | DiSEqC 1.2 & 1.0, Tone Burst |
| Nombre de chaînes | 5000 à 10000 (selon modèle) |
| Langues des menus | Français, anglais, arabe, italien, espagnol, allemand, néerlandais, portugais, polonais, turc |
| Guide des programmes (EPG) | Oui |
| Télétexte | Oui (données réinsérées) |
| Programmateur | 8 événements (Non, Mise en veille, Une fois, Quotidien, Hebdomadaire) |
| Processeur | ST5518 |
| Mémoire Flash ROM | 1 Mbyte |
| Mémoire SDRAM | 8 Mbytes |
| Démodulation | QPSK |
| Débit symbole | 1 à 45 MS/s |
| Résolution vidéo | 720 × 576 (PAL) |
| Format vidéo | 4:3 & 16:9 |
| Sorties vidéo | 2 péritel (TV et AUX), 3 x Cinch Vidéo/Audio (G/D), 1 x S/PDIF sortie audio numérique |
| Port série | 1x RS232 |
| Modulateur UHF (optionnel) | UHF G / K / I / M - canal 21 à 69 |
| Plage de fréquences tuner | 950 ~ 2150 MHz |
| Impédance d'entrée | 75 Ohm |
| Niveau d'entrée | -65 ~ -25 dBm |
| Intensité entrée Sat | 800 mA max |
| Commutation 22 kHz | 22 kHz/0.6V |
| Entretien et nettoyage | Débrancher avant nettoyage ; utiliser un chiffon doux et sec. Ne pas obstruer les fentes d'aération. |
| Sécurité | Ne pas ouvrir l'appareil (risque d'électrochoc). Débrancher en cas d'orage ou d'absence prolongée. |
| Pièces détachées et réparabilité | Contacter le service après-vente ou un installateur agréé. Aucune pièce détachée disponible pour l'utilisateur. |
FOIRE AUX QUESTIONS - KINGSAT 9000 NG3 WORLDSAT
Questions des utilisateurs sur KINGSAT 9000 NG3 WORLDSAT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Récepteur satellite au format PDF gratuitement ! Retrouvez votre notice KINGSAT 9000 NG3 - WORLDSAT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KINGSAT 9000 NG3 de la marque WORLDSAT.
MODE D'EMPLOI KINGSAT 9000 NG3 WORLDSAT
Sommaire
- Recommandations importantes p.1
- Raccordements p.2
- Télécommande p.3
- Guide pas à pas (Installation assistée) p.4
- Utilisation du Terminal
5.1. Marche-arrêt p. 6 5.2. Sélection des chaînes p. 6 5.3. Sélection des listes de chaînes favorites p. 7 5.4. Sélection des chaînes satellite TV et Radio p. 7 5.5. Tri des chaînes p. 7 5.6. Réglages audio p. 7 5.7. Informations sur la chaîne p. 8 5.8. Guide des programmes p. 8
- Programmation du Terminal
6.1. Menu Liste des chaînes p.9 6.2. Menu Programmateur p.9 6.3. Menus installation p.10
6.3.1. Configuration Terminal p.10 6.3.2. Configuration TV p.11 6.3.3. Configuration Satellites p.11 6.3.4. Pointage parabole p.12 6.3.5. Recherche chaînes p.13 6.3.6. Édition Sat-Chaines p.14 6.3.7. Informations Système p.15
- Spécifications techniques p.16
1. Recommandations importantes
Pour votre sécurité, veuillez lire attentivement les recommandations suivantes, avant la mise en marche de votre Terminal :
- Placez le Terminal dans un endroit ventilé, à température ambiante.
- Ne pas ouvrir l'appareil (risques d'électrochoc).
- En cas d'absences prolongées ou d'orage, débranchez le Terminal du secteur.
- Notre Terminal compte des fentes d'aération. Ces fentes ne doivent pas être obstruées, même partiellement, pour assurer une aération correcte nécessaire à votre Terminal ; la durée de vie et le fonctionnement de votre Terminal en dépendent.
2. Raccordements

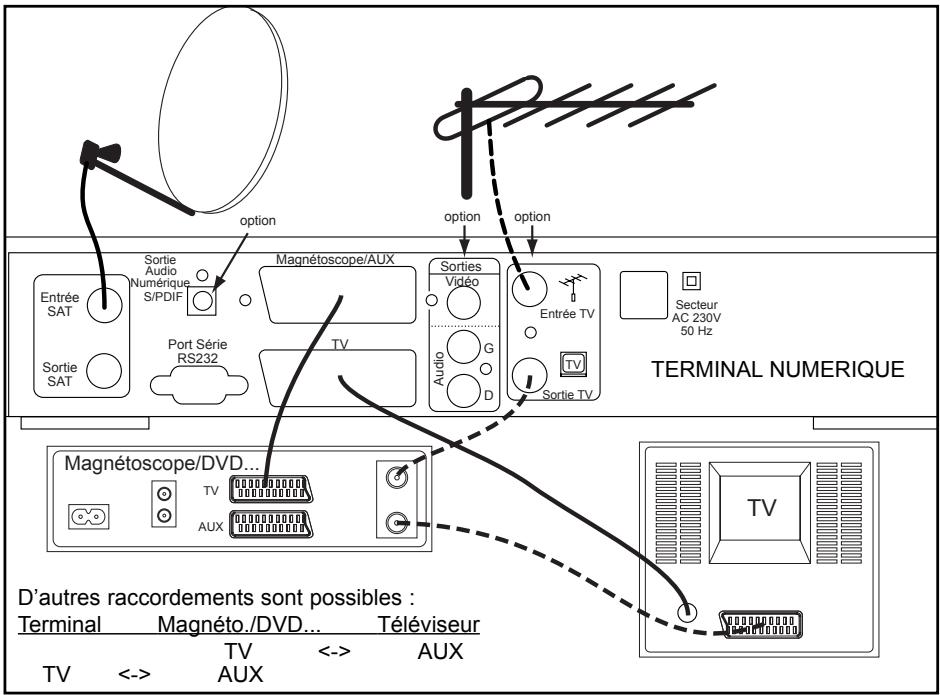

- Raccorder la tête (LNB) de la parabole ou le moteur à l'Entrée Sat du Terminal numérique.
- La Sortie Sat du Terminal permet de raccorder un récepteur satellite analogique ou un second Terminal numérique. Ce récepteur satellite ne peut fonctionner que si le Terminal numérique est en veille.
- Raccorder de préférence le téléviseur et l'appareil auxiliaire (magnétoscope, DVD...) aux prises péritel du Terminal numérique (traits continus sur le dessin).
- Si le raccordement par péritel n'est pas possible, raccorder (traits pointillés) le Terminal numérique par un câble coaxial d'antenne (Sortie TV, Entrée TV, Sorties Vidéo/Audio G/D en option selon le modèle).
- Dénudez la gaine sur 11 mm et rabattez la tresse sur la gaine.
- Dénudez le fil central sur 8 mm.
- Vissez la fiche "F" sur le câble en vérifiant qu'il n'y a pas de fil de tresse en contact avec le fil central. Il est important que la tresse soit en contact avec le corps de la fiche F.
- Recouvre la fiche "F" raccordée à la tête, d'un produit d'étanchéité (silicone, ruban auto-vulcanisant...).
SERREZ LES FICHES ALA MAIN car un serrage trop important peut endommager l'appareil.
3. Télécommande
La touche FlyLink permet de commuter les sources d'un transmetteur sans fil FlyLink (non fourni).
4. GUIDE PAS à PAS (installation assistée)
À la première mise sous tension du Terminal ou après une Réinitialisation Usine (accessible dans le menu Configuration Terminal du menu Installation), le Terminal démarre sur le Guide pas à pas qui permet une installation assistée de la parabole et du Terminal. Les 5 étapes suivantes s'enchaînent automatiquement :
Étape 1

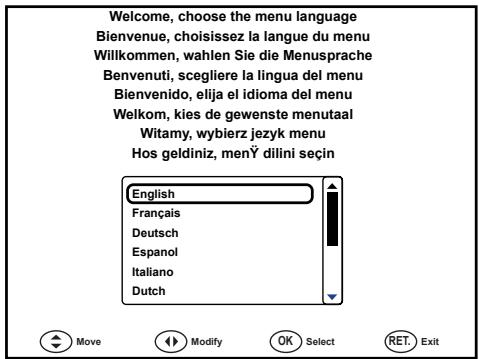

1 - Effectuez les raccordements du paragraphe 2 Raccordements. 2 - Branchez le Terminal au secteur et attendez 30 secondes que le menu de bienvenue s'affiche à l'écran. 3 - A l'aide des touches, sélectionnez la langue des menus.
Étape 2
4 - Tapez sur la touche OK pour valider et passer au menu suivant : 5- A l'aide des touches, sélectionnez votre type d'installation.

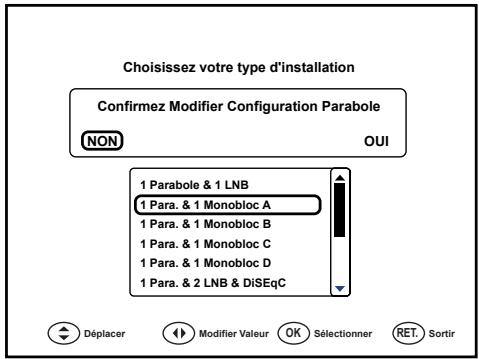

Il est défini en fonction de la composition du kit satellite : type de tête, commutateur, moteur.
6 - Tapez sur la touche OK pour valider : un message demande une confirmation. 7 - À l'aide de la touche > sélectionnez OUI.
Étape 3
8 - Tapez sur la touche OK pour valider et passer au menu suivant : 9 - À l'aide des touches, sélectionnez le satellite principal.

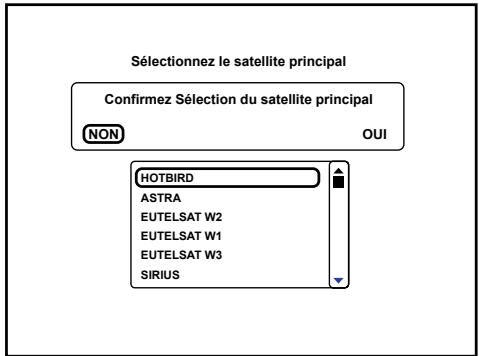

Le satellite principal désigne le satellite désiré. Pour une installation multi-satellites, il désigne le satellite le plus facile à recevoir.
En Europe et en Afrique du Nord, c'est généralement le satellite HotBird Est.
10 - Tapez sur la touche OK pour valider : un message demande une confirmation. 11 - À l'aide de la touche > Sélectionnez OUI.
ed. F01-fr1
Étape 4
12 - Tapez sur la touche OK pour valider et passer au menu suivant :

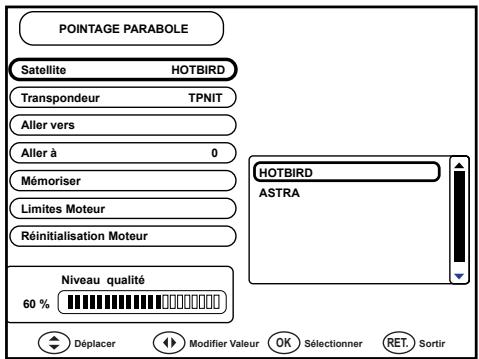

13 - Pointez votre parabole sur le satellite précédemment choisi. Pour cela:
- Positionnez verticalement la parabole et orientez-la vers le Sud.
- Balayez lentement de croite à gauche la parabole (± 40° environ par rapport au Sud) en conservant la même inclinaison (temps de balayage d'environ 20 sec.).
- Si le Niveau de qualité ne réagit pas, recommencce ce balayage en inclinant la parabole vers le ciel de (= déplacement d'1 cm environ du bord supérieur de la parabole).
- Réglez votre parabole pour obtenir le meilleur Niveau de qualité stable. Serrez
- À proprez le réglage de la parabole, tournez légèrement la tête (LNB) de ± 20^ maximum, pour obtenir ni
Important : Les satellites se situent toujours entre le Sud-Est et le Sud-Ouest. Aucun obstacle (bâtiment, arbre, vitre...) ne doit s'interposer entre la parabole et le satellite.
Pointez Your parabole et appuyez sur OK quand le signal est maximal
Niveau qualité 60%
Étape 5
14 - Tapez sur la touche OK pour passer au menu suivant : 15 - À l'aide de la touche sélectionnez OUI si vous souhaitez protéger l'accès à des chaînes que vous pourriez sélectionner (contrôle parental). Sinon restez sur NON. 16 - Tapez sur la touche OK pour valider. Si vous avez sélectionné OUI, un écran vous demande le Nouveau mot de passe : tapez votre mot de passe personnel à 4 chiffres, puis tapez-le à nouveau pour le confirmer. NON
Attention de ne pas oublier ce code qui sera demandé pour entrer dans les menus de programmation et pour accéder
Voulez-vous protéger votre Terminal par mot de passe ?
17 - Vous pouvez maintenant visualiser les chaînes qui sont programmées d'origine.
Pour une installation motorisée ou avec commutateur, il faut sélectionner la liste des satellites dans le menu Configuration Satellites.

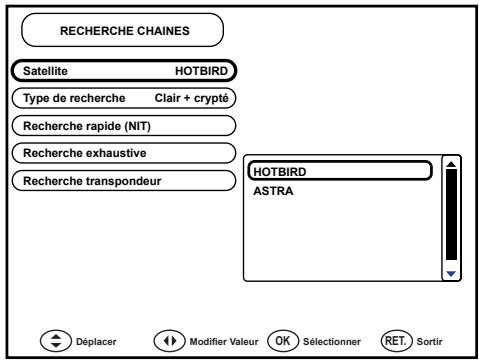

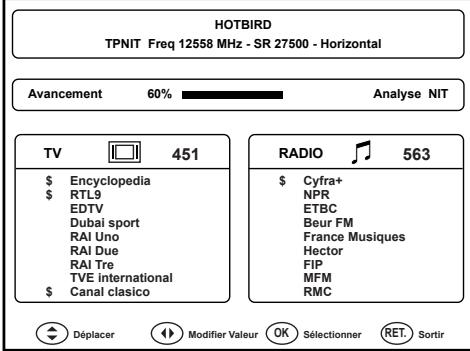

Vous soupèsevez eventuelles mettrea jour la liste des chaines en lançant pour chaque satellite une Recherche Rapide Automatique dans le menu Recherche Chaines du menu Installation.
5.1. MARCHE-ARRET
La touche marche-arrêt de la télécommande ou de la face avant met en marche ou arrête l'appareil.
Lors du branchement au secteur, le Terminal démarre après une série d'autotests de 30 secondes pendant lesquelles l'afficheur clignote.
5.2. Selection des chaines
Il y a plusieurs manières de sélectionner une chaîne satellite :
1 - Tapez directement le numéro de la chaîne. 2 - Faites défiler les chaînes à l'aide des touches ,
Les touches PAGE + et PAGE - font défiler rapidement les chaînes par saut de 9 chaînes.
Des icones indiquent les paramètres et les options disponibles de la châne : nom de la châne, TV ou Radio, liste favorite sélectionnée, titre de l'émission, cryptage, multilangues (accessible par la touche LANGERUE), EPG (guide des programmes accessible par la touche GUIDE), Télétexte (accessible par les touches télétexte du téléviseur).
ed. F01-fr1
- Les touches , sélectionnent les listes favorites (si elles ont été programmées), ou la liste générale (Toutes TV, ou Toutes Radio, ou TV + Radio selon la sélection effectuée par la touche TV/Radio).
- La touche RETOUR fait le va-et-vient entre les 2 dernières chaînes sélectionnées.
- Selection des châines hertziennes terrestres
La touche TV/SAT commute la prise péritel "TV" pour visualiser soit les chaînes satellite, soit les chaînes terrestres, soit l'appareil raccordé à la péritel "Magnétoscope/AUX" quand cet appareil est en lecture ou quand le Terminal est en veille.
À la mise en marche du Terminal, la commutation satellite est automatique.
5.3. Selection des LISTES de chaines favorites
En plus de la liste générale qui comporte toutes les chaînes mémorisées, 8 listes de chaînes favorites (FAV 1 à FAV 8) permettent une sélection personnalisée. La liste FAV 8 ou "Black List" n'est accessible qu'avec le mot de passe (si celui-ci a été programmé par l'utilisateur). Le nom des chaînes de la Black List est masqué quand la protection est activée. Les listes favorites peuvent être composées de chaînes TV et Radio.
- Pour afficher et sélectionner les listes (si des listes favorites ont été programmées);
- soit tapez sur la touche OK, puis sur les touches , .
- soit tapez plusieurs fois sur la touche LISTE.
- Pour sélectionner sans les afficher les listes, tapez directement sur ·,·
Le défilement des chaînes des listes favorites, à l'aide des touches , se limite aux chaînes programmées de chaque liste.
5.4. Selection des chaines satellite TV ou RADIO
Pour sélectionner rapidement les chaînes satellite TV ou Radio, la liste générale peut être limitée aux seules chaînes TV ou aux seules chaînes radio.
- Tapez plusieurs fois sur la touche TV/Radio pour sélectionner toutes les chaînes TV, ou toutes les chaînes Radio, ou toutes les chaînes TV et Radio.
Cette sélection n'est pas active dans les listes favorites.

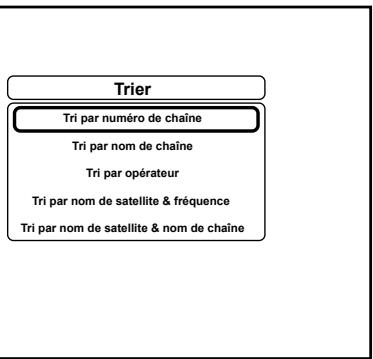

5.5. TRI Des chaines
Pour retrouver rapidement les chaînes, la liste générale peut être triée selon différents critères : par nombre, par nom, par opérateur, par satellite, par fréquence.
- Tapez plusieurs fois sur la touche TRI pour sélectionner le type de tri, puis tapez sur OK pour valider.
Les listes des favorites sont limitées au tri par nom et numéro.
Les chaînes peuvent être re-numérotées (voir menu Édition Sat-Chaînes).
5.6. Réglages AUDIO
- Les touches VOL+, VOL- réglement le volume sonore. Conseil : réglez le volume pour obtenir un niveau identique aux chaînes hertziennes terrestres, puis n'utilisez que le réglage du volume du téléviseur. - La touche MUTE coupe ou rétablit le son.
- La touche AUDIO affiche le mode audio; les touches , sélectionnent les différents modes audio disponibles; gauche, droite, stéréo.
- La touche LANGUE affiche la langue; les touches ·, · sélectionnent les différentes langues disponibles sur la chaîne.

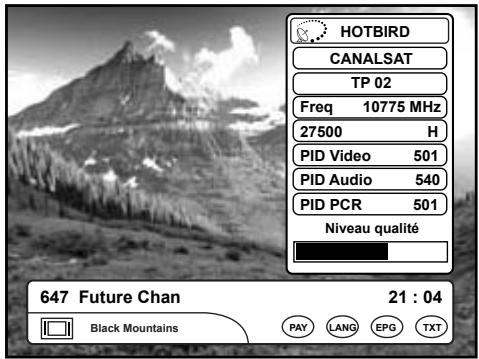

5.7. Informations sur la CHAIN
- Tapez sur la touche INFO pour afficher les paramètres de réception de la chaîne.
Tapez à nouveau sur INFO ou sur RETOUR pour supprimer ces informations.

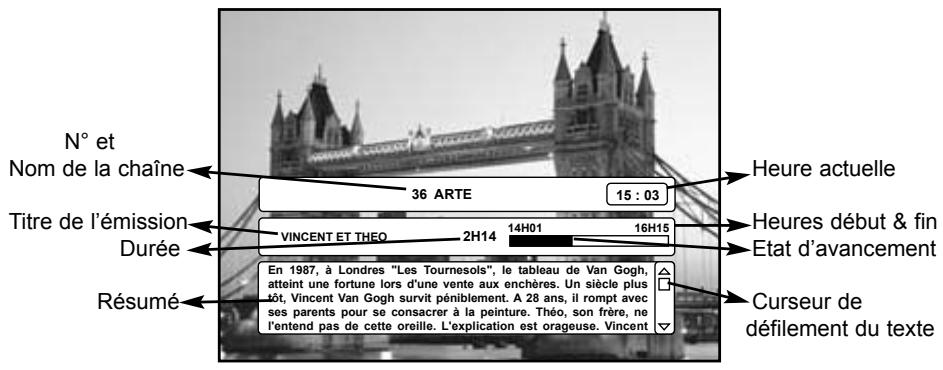

5.8. GUIDE des programmes
- La touche GUIDE affiche le guide électronique des programmes qui est mis à jour par les opérateurs. Les touches «, » affichent le programme suivant, ou le programme actuel. La touche GUIDE ou RETOUR supprime l'affichage du guide.
- Les touches, font défiler le texte.
ed. F01-fr1

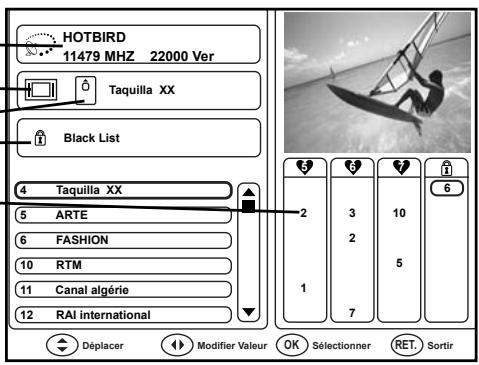

6.1. Menu LISTES des chaines
-Tapez sur la touche MENU; le Menu Principal s'affiche. - Sélectionnez avec les touches, le menu Lists des chaînes et tapez sur la touche OK pour valider. - Sélectionnez avec les touches, une chaîne. La fonction TRI permet une sélection rapide. - Sélectionnez avec les touches , la liste favorites (FAV 1 à FAV 8). -Tapez sur la touche OK; un numéro s'affiche dans la liste indiquant l'ordre d'affichage de cette chaîne dans la liste. Ce numéro s'incrémente automatiquement.
- Pour supprimer cette chaîne de cette liste favorite, tapez à nouveau sur OK.
- Pour effacer toutes les chaînes d'une liste favorite, sélectionnez cette liste et tapez sur la touche GUIDE, puis confirmez l'effacement de la liste.
BLACK LIST (FAV 8) : en mode utilisé, la liste favorites FAV 8 ou "Black List" est accessible qu'avec le Mot de passe (s'il la protection est activée).
Les chaînes peuvent être re-numérotées (voir menu Édition Sat-Chaînes).

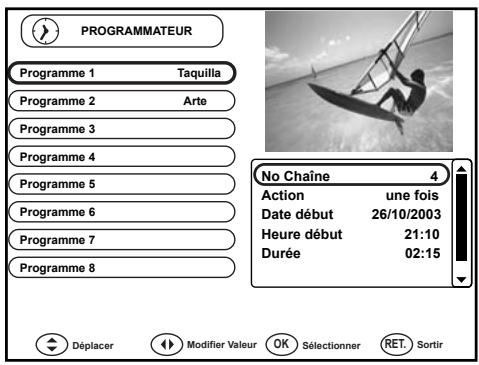

6.2. Menu PROGRAMMATEUR
8 programmes permettent d'effectuer les actions suivantes : Non (aucune), Mise en vue, Une fois, Quotidien, ou Hebdomadaire.
- Si le programmateur n'est pas utilisé, sélectionnez l'action Aucune (ou Non) dans les 8 programmes. Tapez sur RETOUR pour sortir de ce menu.
Le nom de la chaîne s'affiche en face de chaque programmateur validé.
ed. F01-fr1

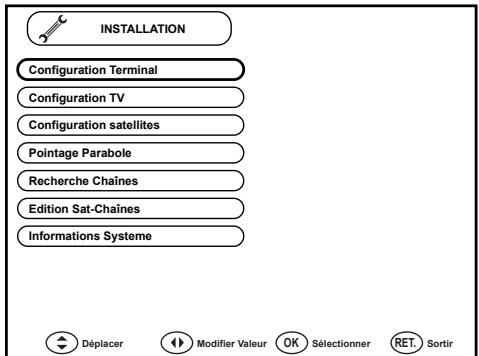

6.3. Menu installation
Tapez OK pour valider le menu ou la valeur. Tapez sur OK ou RETOUR pour valider et sortir du menu.

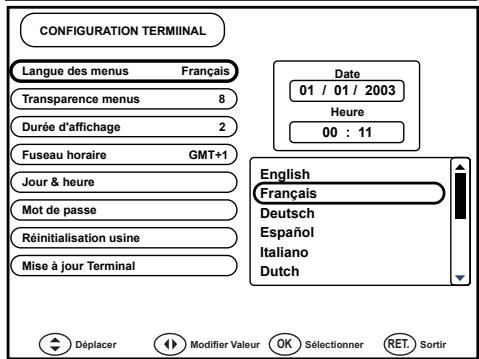

6.3.1. Configuration terminal
- Règlez la langue des menus. Attention de ne pas sélectionner une langue que vous ne comprenez pas, car vous risquez de vous perdre dans les menus.
- Réglez la transparence des menus avec les touches ·,·
DUREE D'affichage
- Réglez la durée des bandeaux d'information avec les touches ·, ·.
FUSEAU horaire
- Règlez, avec les touches ·,·, le fuseau horaire qui donne le décalage de l'heure locale par rapport au méridien de Greenwich (heure GMT).
En France ce fuseau horaire est GMT+1 en heures d'hiver et GMT+2 en heures d'été.
DATE & HEURE (HEURE Locale)
- Entrez le jour, le mois et l'année. La mise à l'heure est automatique par satellite après une mise sous tension ou une coupure du secteur. Cette heure peut être modifiée si nécessaire.
MOT de PASSE
- Le mot de passe se compose obligatoirement de 4 chiffres. Validez-le ou modifiez-le en tapant un nouveau mot de passe puis en le confirmant.
- Pour dévalider le mot de passe, tapez directement OK sans taper de chiffre pour "Nouveau Mot de passe" et "Confirmez Mot de passe". En cas d'oubli, le mot de passe "passe-partout" est 6931. Attention de ne pas le communiquer aux personnes non autorisées.
Reinitialisation USINE
- Efface tout et remémorise la configuration et les listes de chaînes d'origine.
Cette fonction ne met pas à jour la liste des chaînes. Pour cela, effectuez une recherche rapide de chaque satellite depuis le menu "Recherche Chaînes".
Trois types de mise à jour sont réalisables par transfert : - d'un Terminal numérique vers un second Terminal numérique du même modèle. - d'un ordinateur PC vers le Terminal numérique. Au préalable, la procédure et le logiciel doivent être téléchargés dans le PC par Internet sur le site du constructeur. - du Terminal numérique vers un PC pour récapituler les données.
Procédure de transfert entre 2 terminaux :
(Transfert du logiciel, de la configuration, de la liste des chaînes et des listes favorites)
- Raccordez les 2 Terminaux avec un câble informatique RS232 mâle/mâle croisé.
- Débranchez du secteur le Terminal qui reçoit le logiciel.
- Sélectionnez le menu "Mise à jour Terminal" sur le Terminal qui envoie le logiciel. - Tapez OK.
- Branchez aussitôt sur le secteur le Terminal qui reçoit le logiciel.
- Attendez la fin du transfert "Download termina" avant de débrancher les Terminaux.

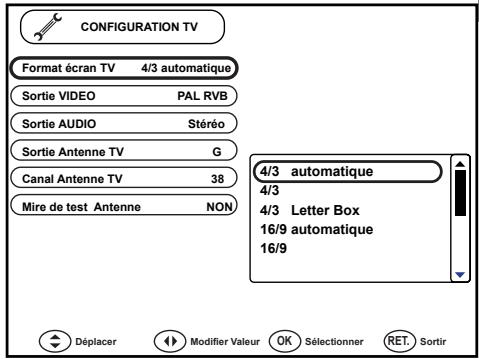

FORMAT Ecran TV
- Sélectionnez le format d'écran du téléviseur.
Généralement "4/3 automatique" pour un téléviseur 4/3, et "16/9 automatique" pour un téléviseur 16/9.
- Sélectionnez le standard PAL, SECAM ou NTSC et le type RVB ou CVBS (video composite) du signal vidéo de la sortie péritel TV.
Généralement PAL RVB ou SECAM RVB est besoin pour obtenir la(meilleure qualité.
SORTIE AUDIO
- Sélectionnez la voie audio ; STEREO, GAUCHE, DROIT (par défaut STEREO).
SORTIE ANTENNE TV (en option selon le modèle)
- Sélectionnez le type de modulation accepté par le téléviseur (par défaut G).
CANAL ANTENNE TV (en option selon le modèle)
- Sélectionnez le canal UHF (de 21 à 69). Si l'image est brouillée, changez de canal.
MIRE DE TEST ANTENNE TV (en option selon le modèle)
- Cette mire de test facilite le réglage du téléviseur sur le canal UHF besoini.

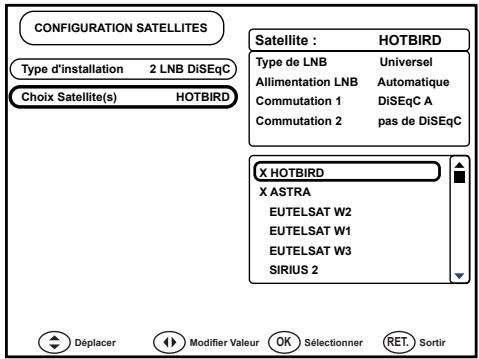

Type d'installation
Sélectionnez le type d'installation sur lequel est raccordé le Terminal :
- 1 Parabole & 1 LNB = 1 parabole pour recevoir 1 satellite avec 1 tête universelle (= LNB).
- 1 Para. & 1 Monobloc A = 1 parabole avec 1 tête monobloc de type A pour recevoir les satellites HotBird (Diseqc 1 ou A) et Astra (Diseqc 2 ou B). Ce type est le plus courant. -1 Para. & 1 Monobloc B = 1 parabole
avec 1 tête monobloc de type B pour recevoir les satellites HotBird (Diseqc 2 ou B) et Astra (Diseqc 1 ou A). Pour les têtes Monobloc de marque MTI. - 1 Para. & 1 Monobloc C = 1 parabole avec 1 tête monobloc de type C pour recevoir les satellites HotBird (Tone Burst A) et Astra (Tone Burst B). - 1 Para. & 1 Monobloc D = 1 parabole avec 1 tête monobloc de type D pour recevoir les satellites HotBird (Tone Burst B) et Astra (Tone Burst A). - 1 Para. & 2 LNB & Diseqc = 1 parabole avec 2 têtes et 1 commutateur Diseqc 1.0 pour recevoir 2 satellites. - 1 Para. & 2 LNB & Tone = 1 parabole avec 2 têtes et 1 commutateur Tone Burst pour recevoir 2 satellites. - 1 Para. & 1 Moteur Diseqc = 1 parabole avec 1 tête et un moteur Diseqc 1.2 pour recevoir tous les satellites (dans la limite des possibilités de l'installation). - 1 Para. & 1 Moteur Twinsat = 1 parabole avec 1 tête et 1 moteur Twinsat pour recevoir 2 satellites. - 2 Para.& 2 LNB & Diseqc = 2 paraboles avec 2 têtes et 1 commutateur Diseqc pour recevoir 2 satellites. - 2 Para.& 2 LNB & Tone = 2 paraboles avec 2 têtes et 1 commutateur Tone Burst pour recevoir 2 satellites. - Autres types d'installation = permet de configurer librement tous les paramètres d'installation (réservé aux installateurs avertis).
Choix satellites
- Sélectionnez le ou les satellites à recevoir. Les satellites sélectionnés sont cochés. Les installations avec tête Monobloc sont verrouillées sur HotBird et Astra.
Vérifiez sur le site du constructeur ou chez votre revendeur que les satellites seront recevables avec votre équipement.
Satellite
- Sélectionnez le satellite à pointer.

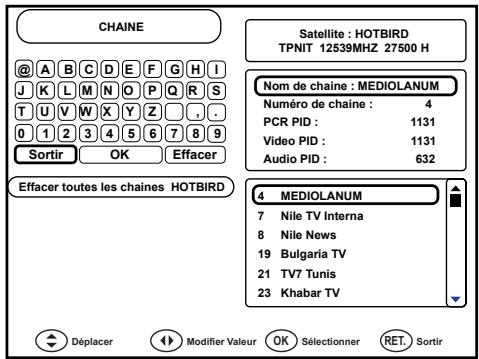

Transpondeur

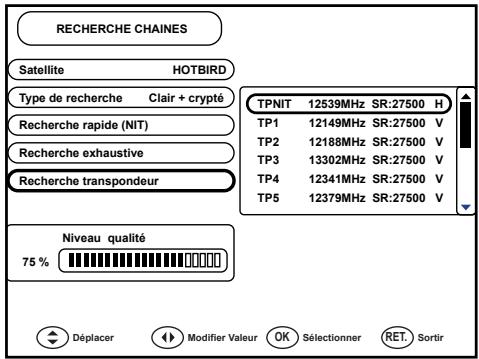

- Sélectionnez le transpondeur. Le transpondeur par défaut est le TPNIT.
Les fonctions suivantes ne sont utilisées que pour la programmation d'un moteur à la norme Diseqc 1.2;
- Sélectionnez la vitesse et la direction de rotation du moteur (Est ou Ouest).
- Appuyez sur la touche OK pour actionner le moteur. Le moteur s'arrête dès que la touche OK est relachée.
ALLER a
Cette fonction n'est utilisable qu'avec un moteur équipé de la fonction GotoX. Quand cette fonction n'est pas utilisée, la valeur est remise automatiquement à 0.
- Sélectionnez la position en degrés à l'aide des touches ·, ·.
- Tapez sur OK pour envoyer l'ordre au moteur.
- Sélectionnez le type de mémorisation : soit la position actuelle du satellite sélectionné, soit ce satellite avec le recalcul automatique de toutes les positions des autres satellites. Ce recalcul est effectué par le moteur ; toutes les positions des satellites sont mémorisées dans le moteur. Pour que ce recalcul soit exact, il faut que la liste des satellites (voir § 7) soit dans le même ordre que la liste des satellites du moteur (voir notice du moteur).
Limites moteur
Les limites sont préréglées et enregistrées dans le moteur. Elles doivent être modifiées si un obstacle limite le débattement de la parabole.
- Sélectionnez une des fonctions suivantes :
-Mémoriser limite Est: mémorise la position actuelle comme limite Est. -Mémoriser limite Ouest: mémorise la position actuelle comme limite Ouest. - Activer les limites : active les limites enregistrées dans le moteur. - Désactiver les limites : désactive les limites enregistrées dans le moteur.
-Tapez sur OK pour confirmer et valider.
Reinitialisation moteur
- Efface et réinitialise les positions des satellites et les limites des programmes dans le moteur.
NIVEAU QUALITE le pointage de la parabole s'effectue à l'aide du Niveau qualité
- Orientez la parabole pour obtenir le meilleur niveau de qualité possible. Ce niveau doit être supérieur à 30% pour obtenir une image. Pour des satellites puissants comme Astra et HotBird, le niveau dépasse généralement 60% en Europe.
Conseil : orientez lentement la parabole car le niveau de qualité réagit avec un léger temps de retard.
Satellite
- Choix du satellite.
Type de recherche
- Type de chaîne à rechercher : en clair ou en clair + cryptée.
Certaines chaînes sont déclarées cryptées mais émettent en clair à certaines moments et inversement.
Recherche RAPIDE (NIT)
- Recherche préférentielle pour les mises à jour courantes des chaînes. La recherche s'effectue à partir du TPNIT. Elle dure plusieurs minutes.
Le transpondeur TP NIT est le transpondeur de reference pour la recherche NIT. Si des chaines n'ont pas ete trovues, programmez dans le menu Edition SatChaines, le TPNIT avec les parametes (frequence, SR, polar.) d'un autre transpondeur du satellite. Les parametes des TP sont disponibles sur le site du constructeur ou les revues specialisées.

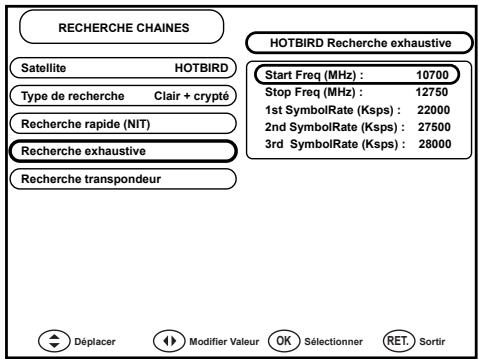

Recherche exhaustive
- Recherche préférentielle pour les nouveaux satellites. Cette recherche automatique dure 2 fois plus longtemps que la recherche rapide.
- Entrez les paramètres avec le clavier numérique de la télécommande.
Effacez les anciennes valeurs avec la touche
Recherche transpondeur
- Recherche préférentielle pour une nouvelle chaîne. Elle est très rapide. Si le transpondeur n'est pas dans la liste, il faut préalablement l'ajouter dans le menu Edition Sat-Chaines.
Les compteurs affichent le nombre de nouvelles chaînes TV et Radio trouvées. Les noms des chaînes écrits en gris clair sont les chaînes déjà programmées.
ATTENTION : la Recherche rapide et la Recherche exhaustive effacent toutes les listes précédemment programmées et les modifications de numérotations des chaînes effectuées dans le menu Édition Sat-Chaines.
La Recherche transpondeur conserve ces informations.
Satellite
- Sélectionnez le satellite. -Tapez sur OK.

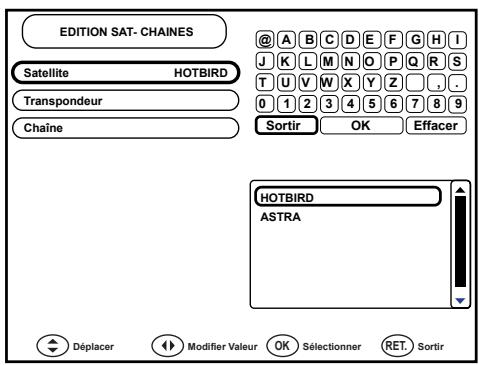

- Pour renommer le satellite, sélectionnez OUI, puis tapez sur OK; un tableau avec tous les caractères s'affiche. -Avec les touches ,,, placez le curseur sur le caractère choisi. -Tapez sur OK pour valider le caractère.
- Choisissez et validez les autres caractères.
- Placez le curseur sur la case OK et tapez sur OK pour valider le nom. Pour ne pas modifier le nom, placez le curseur sur la case SORTIR et tapez OK.
ed. F01-fr1
Transpondeur
- Après avoir sélectionné le satellite par le menu Satellite, sélectionnez la fonction Modifier, Ajouter, Effacer ou Effacer tout.
-Tapez OK puis sélectionnez le transpondeur (TP). -Tapez OK; les paramètres du transpondeur s'affichent. - Sélectionnez le paramètre à modifier avec les touches . - Effacez la valeur avec la touche , puis tapez la nouvelle valeur numérique. -Tapez sur OK pour valider et sortie.
Attention, l'effacement de tous les transpondeurs peut perturber la Recherche rapide.
- Après avoir sélectionné le satellite par le menu Satellite, sélectionnez la fonction Modifier, Ajouter, Effacer ou Effacer tout.
-Tapez OK puis sélectionnez la chaîne. -Tapez OK; les paramètres de la chaîne s'affichent. - Sélectionnez le paramètre à modifier avec les touches, . - Effacez la valeur avec la touche , puis tapez la nouvelle valeur.
-Pour renommer la chaîne, mettez le
curseur sur Nom de chaîne, puis tapez sur OK; un tableau avec tous les caractères s'affiche.
-Avec les touches ,,, placez le curseur sur le caractère choisi. -Tapez sur OK pour valider le caractère. - Choisissez et validez les autres caractères. - Placez le curseur sur la case OK et tapez sur OK pour valider le nom.
Pour ne pas modifier le nom, placez le curseur sur la case SORTIR et tapez OK.
En cas de changement de numéro de chaîne, les 2 chaînes concernées intervertissent leurs numéros.
6.3.7. Informations systeme

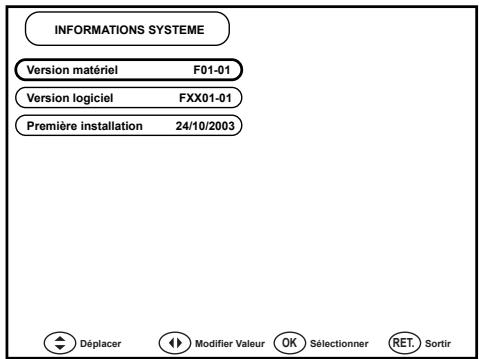

- Indique la version du logiciel, la version du matériel et la date de première mise en service du Terminal. Cette date n'est pas modifiable.
7. Specifications techniques
Nombre de chaînes
Norme DiSEqC
Langues des menus
Guide des programmes
Télétexte
Programmateur
Processeur
Mémoire Flash ROM
Memoire SDRAM
Profile & Niveau
Démodulation
Débit symbole
Décodeur
Entrée video
Format video
Sorties video
Résolution vidéo
Décodage audio
Échantillonnage audio
Résolution audio
Niveau de sortie audio
Connecteurs Tuner
Plage de fréquences
Largeur de bande FI
Impédance d'entrée
Niveau d'entrée
Intensité Entrée Sat
Commutation 22kHz
Sorties Vidéo/A
(en option)
(en option)
Port série
Modulateur (en option)
Consummation
Dimensions
Poids
5000 à 10000 (selon le modèle)
DiSEqC 1.2 & 1.0, Tone Burst
Fonctions GOTO X et Recalcul positions satellites
français, anglais, arabe, italien, espagnol, allemand,
néerlandais, portugais, polonais, turc
(certaines langues en option selon le modèle)
EPG
Données réinsérées
8 événements
ST5518
1 Mbyte
8 Mbytes
MPEG-2MP@ML
QPSK
1~45 MS/s
Auto
15 Mbit/s max
4:3 & 16:9
RVB et vidéo composite
720 × 576 (PAL)
MPEG1 Layer I & II
32,44.1 et 48 kHz
16 bit, 18 bit
2 Vrms max
2xF 75 Ohm
950~2150 MHz
bi-bande sélectionnable
55 MHz / 8 MHz (-3 dB) typ
75 Ohm
-65 ~ -25 dBm
800 mA max
22 kHz/0.6V
2 péritel (TV et AUX)
3 x Cinch Vidéo / Audio (G/D)
1 x S/PDIF sortie audio num.
1xRS232
UHF G / K / I / M - ch. 21 à 69
40 W max
L 310 x H 63 x P 260 mm
2 kg
LISTE des satellites programmés
| N° | Satellite | Position | orbitale |
| 1 | Hot Bird | 13° | Est |
| 2 | Astra | 19°,2 | Est |
| 3 | Eutelsat W2 | 16° | Est |
| 4 | Eutelsat W1 | 10° | Est |
| 5 | Eutelsat W3 | 7° | Est |
| 6 | Sirius 2/3 | 5° | Est |
| 7 | Thor 2/3 | 0°,8 | Ouest |
| 8 | Intelsat 707 | 1° | Ouest |
| 9 | Atlantic Bird 3 | 5° | Ouest |
| 10 | Telecom 2D | 8° | Ouest |
| 11 | Intelsat 901 | 18° | Ouest |
| 12 | NSS 7 | 22° | Ouest |
| 13 | Intelsat 907 | 27°,5 | Ouest |
| 14 | Hispasat | 30° | Ouest |
| 15 | Telstar 11 | 37°,5 | Ouest |
| 16 | Astra 3 | 23°,5 | Est |
| 17 | Arabsat 3A | 26° | Est |
| 18 | Astra 2 | 28°,2 | Est |
| 19 | EuroBird 1 | 28°,5 | Est |
| 20 | Arabsat 2B | 30°,5 | Est |
| 21 | Turksat 1B | 31°,3 | Est |
| 22 | Turksat 1C | 42° | Est |
| 23 | Nilesat 101-2 | 7° | Ouest |
| 24 | Amos 1 | 4° | Ouest |
| 25 | Express 3A | 11° | Ouest |
| 26 | Atlantic Bird 1 | 12,5° | Ouest |
| 27 | Telstar 12 | 15° | Ouest |
| 28 | PAS 3R | 43,1° | Ouest |
| 29 | Eutelsat Sesat | 36° | Est |
| 30 | Europe Star | 45° | Est |
Câblage du cordon connecté au port série RS232 :
Terminal 1 -> Terminal 2
broche 3 -> broche 2
broche 2 <-> broche 3
broche 5 -> broche 5
PC<->Terminal
broche 2 <-> broche 2
broche 3 -> broche 3
broche 5 -> broche 5
ed. F01-fr1
